توضیح مختصری راجع به رگولاتور ها، بررسی رگولاتور LM317

توضیح مختصری راجع به رگولاتور ها

آنچه در این پست میخوانید

تثبیت کننده های ولتاژ(رگولاتور ها) یکی از مشهور ترین مدار هایی هستند که بصورت مدارات مجتمع خطی ساخته میشوند. ورودی این مدار ها اکثرا یک ولتاژ DC ثابت است و خروجی این مدار ها هم یک ولتاژ DC ثابت است. باید دقت داشت به خاطر فیدبکی که در این مدار های استفاده میشود، ولتاژ خروجی پایین تر از ولتاژ ورودی می باشد.

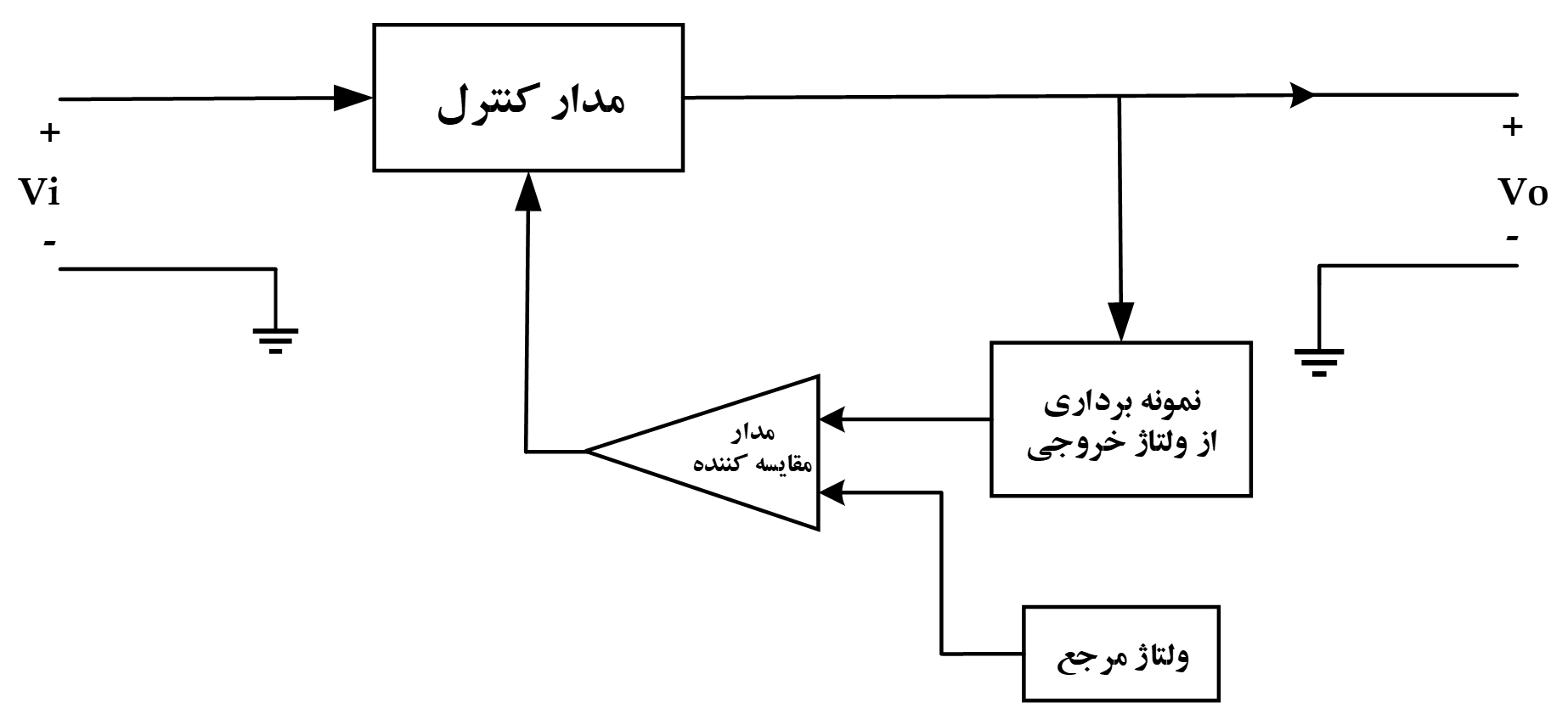

اگر بخواهیم ساختار رگولاتور ها را بصورت بلوک دیاگرام نمایش دهیم، بصورت زیر می توانیم نمایش دهیم. باید دقت شود این بلوک دیاگرام، ساده ترین بلوک دیاگرام قابل نمایش است:

بلوک دیاگرام ساده برای ساختار کلی رگولاتور ها

بعنوان معرفی یک بلوک دیاگرام کامل تر، میتوانیم بلوک دیاگرام اشاره شده در دیتاشیت شرکت Texas Instrument را مشاهده کنیم:

بلوک دیاگرام اشاره شده در دیتاشیت شرکت Texas Instruments

همانطور که مشخص است، در داخل این قطعه، محافظت دمایی و محافظت جریان بیش از حد نیز انجام میشود.
